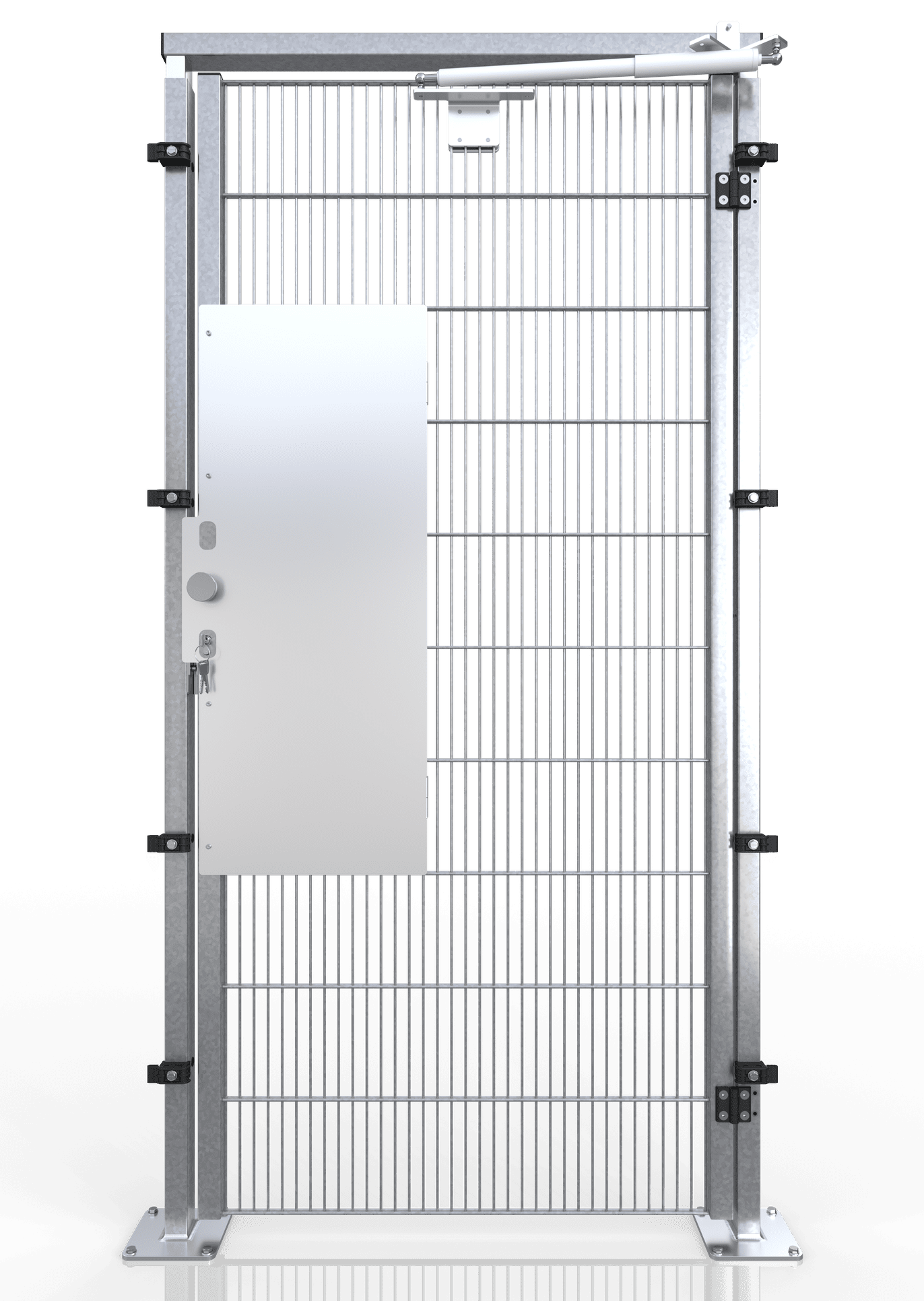

Drehtür ECONFENCE® BASIC LINE ABSTURZSICHERUNG TS01 1000X2000MM
Zur Ergänzung Ihrer Maschinenschutzanlage
Passende Systembauteile
EINSATZBEREICH:
Das Schutzzaun-System ECONFENCE® BASIC LINE ABSTURZSICHERUNG ist ein baumustergeprüfter Schutzzaun mit integriertem Geländer. Als erste zertifizierte Absturzsicherung mit DGUV-Prüfzeichen entspricht die Absturzsicherung den Vorgaben der Bauprodukteverordnung nach DIN EN 1090 und zugleich der DIN EN ISO 14122-3. Die Innovation für den Einsatz in der Lagerlogistik, sowie im Maschinen- und Anlagenbau löst je nach Anwenderfall somit erstmals zwei normative vorgegebene Disziplinen. Mit einer getesteten Stoßenergie von 950 Joule ist die Absturzsicherung nicht nur stabil, sondern auch sehr wirtschaftlich.
BESTIMMUNGSGEMÄSSE VERWENDUNG:
Die Türvariante TS01 ist Bestandteil der Absturzsicherung "ECONFENCE® BASIC LINE ABSTURZSICHERUNG" und für den Einsatz als trennende Schutzeinrichtung ohne Verriegelungseinrichtung, als Wartungstür einsetzbar.
GARANTIERTE SICHERHEIT AB WERK / PRODUKT- UND ANWENDERVORTEILE:
- Garantiert hohe Belastbarkeit
- Einfache und schnelle Montage
- Betriebsanleitungen inklusive
- Auslieferung mit EG-Konformitätserklärung und CE-Kennzeichnung bei Bestellungen einer Absturzsicherung
Technische Daten:
| Produktart: | 1-flügelige Drehtür |

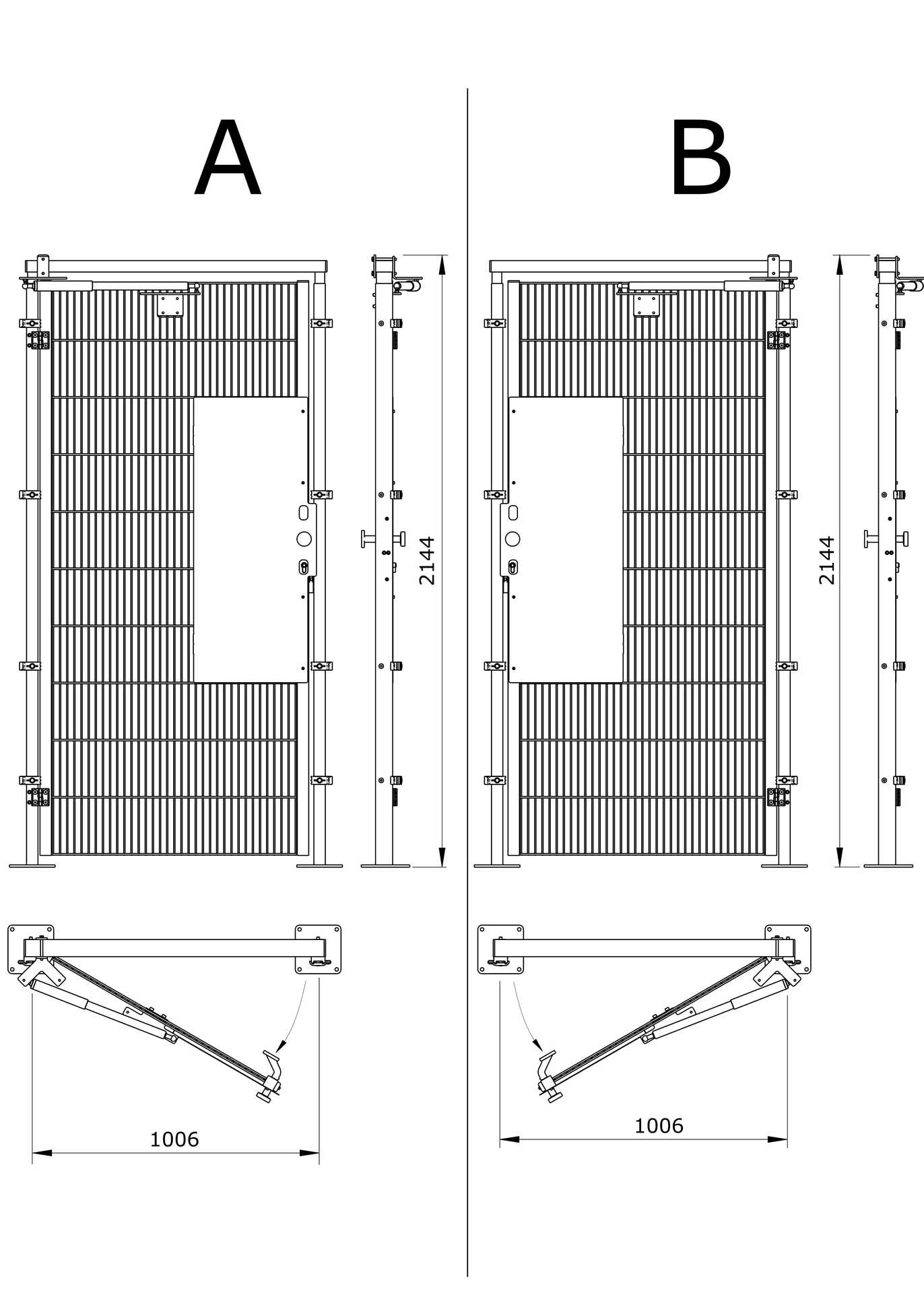

| Anwendung: | Universal (Öffnungsrichtung wahlweise: DIN links / DIN rechts) |

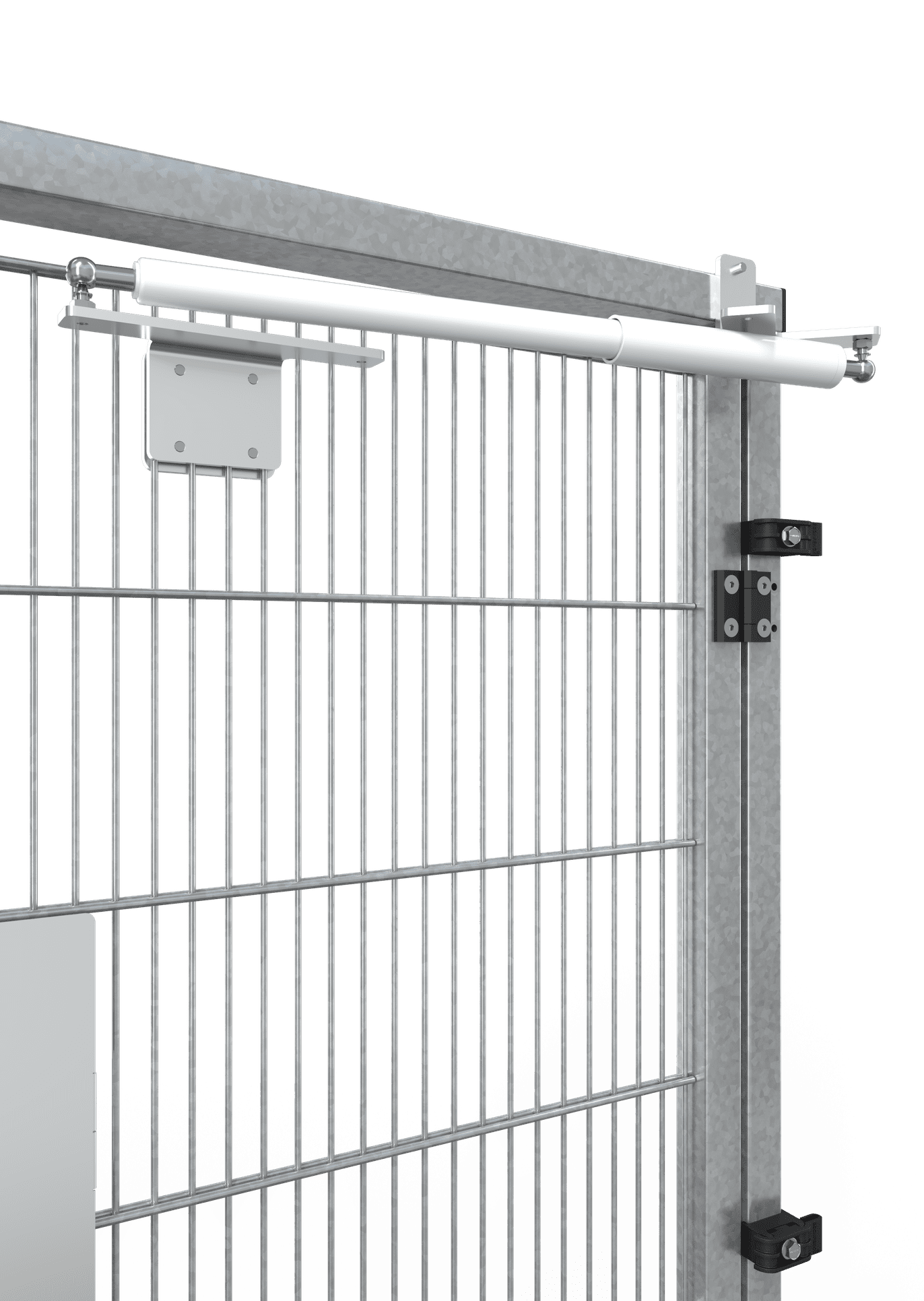

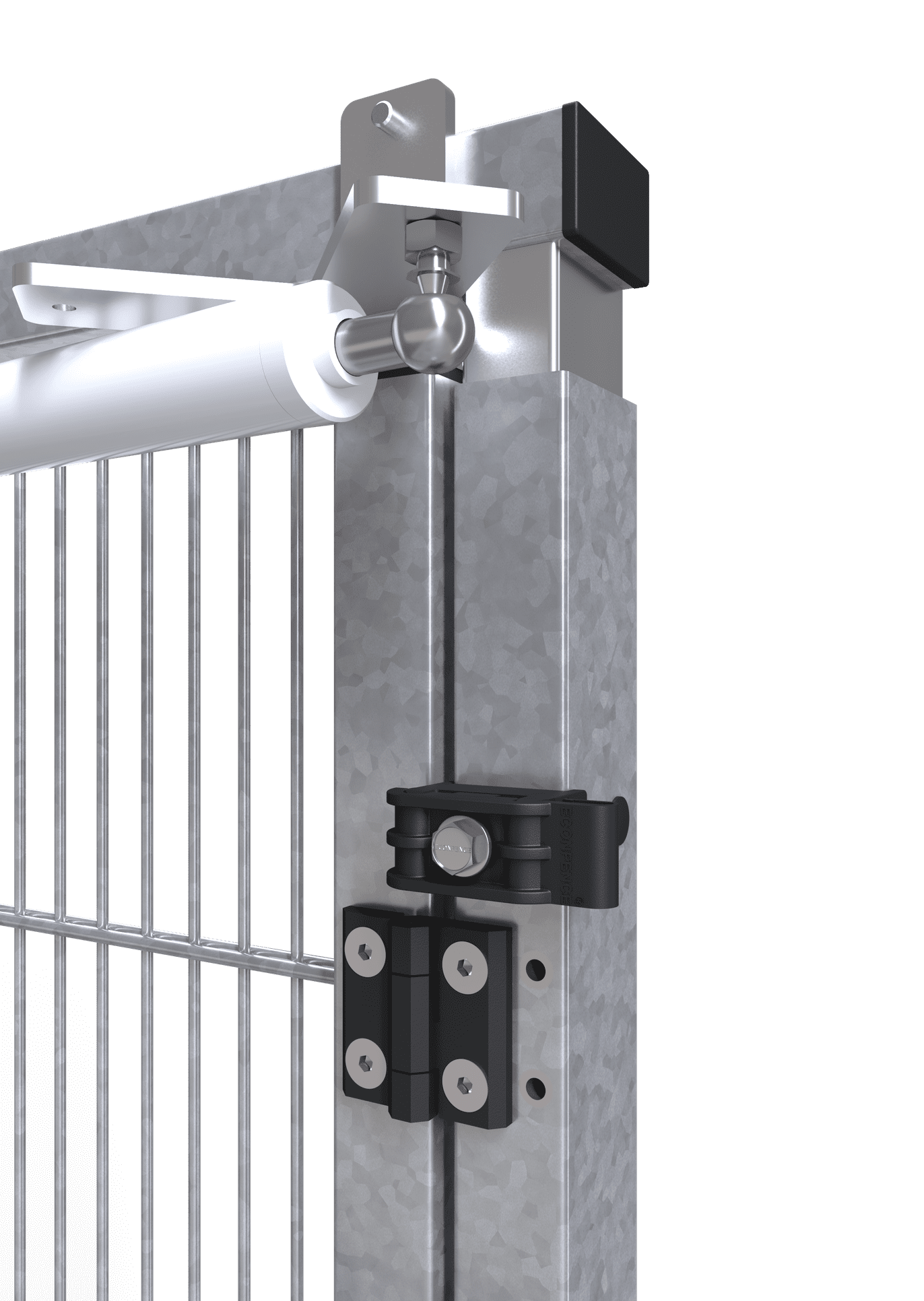

| Lieferumfang: | 2 x Türpfosten mit aufgeschweißter Fußplatte, Türtraverse, Türflügel, mechanischem Türschließer, Montagezubehör inkl. Zubehörset zur Gitterbefestigung |
| Montagehöhe: | 2144 mm |
| Türflügelhöhe: | 2008 mm |
| Achsmaß: | 1006 mm |
| Durchgangsbreite: | 941 mm |
| Türflügel: | Gitterelement mit seitlich verschweißtem Profilrahmen QR40 |
| Türfüllung: | Gittermaschenweite 19 x 190 mm, punktverschweißt |

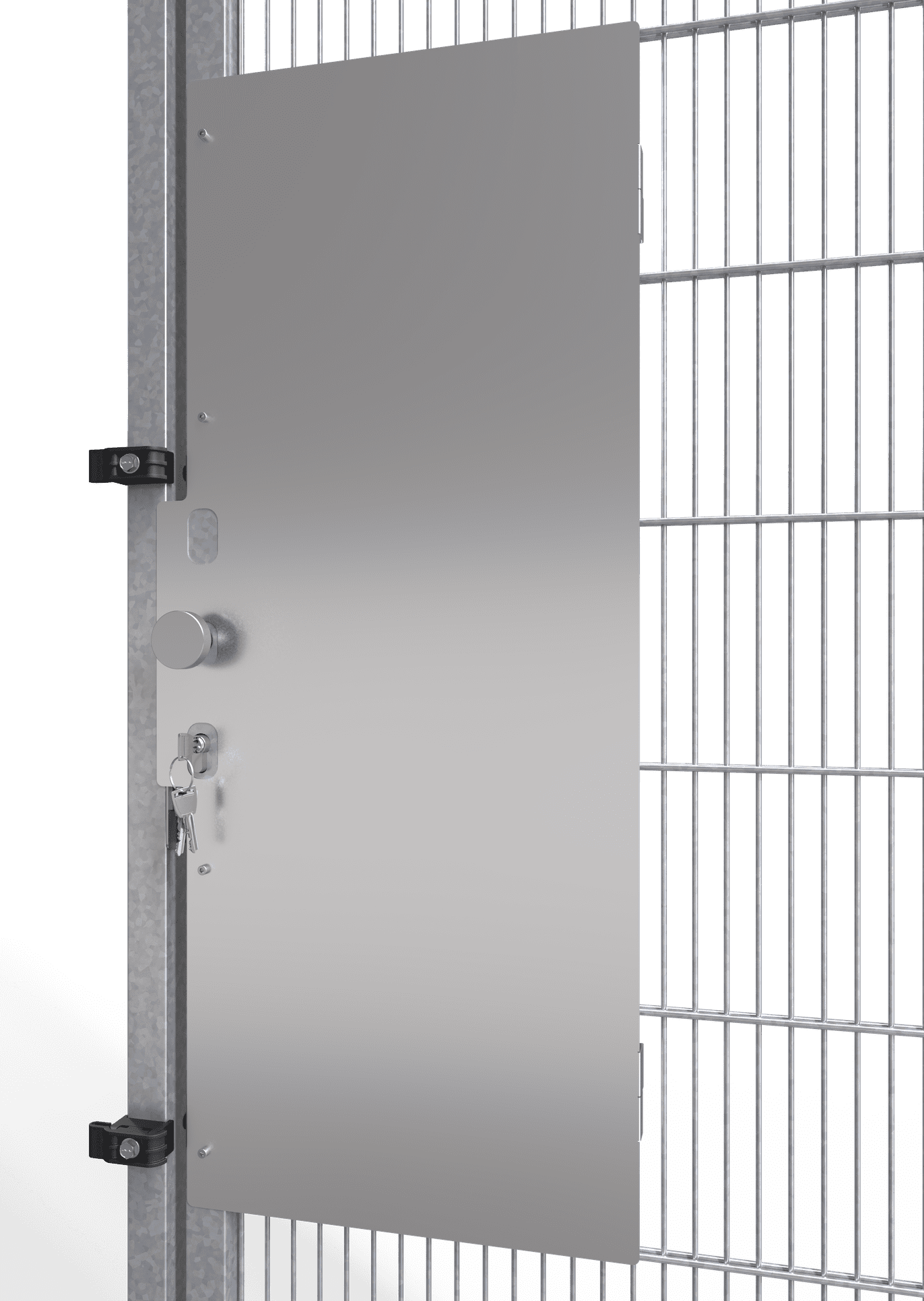

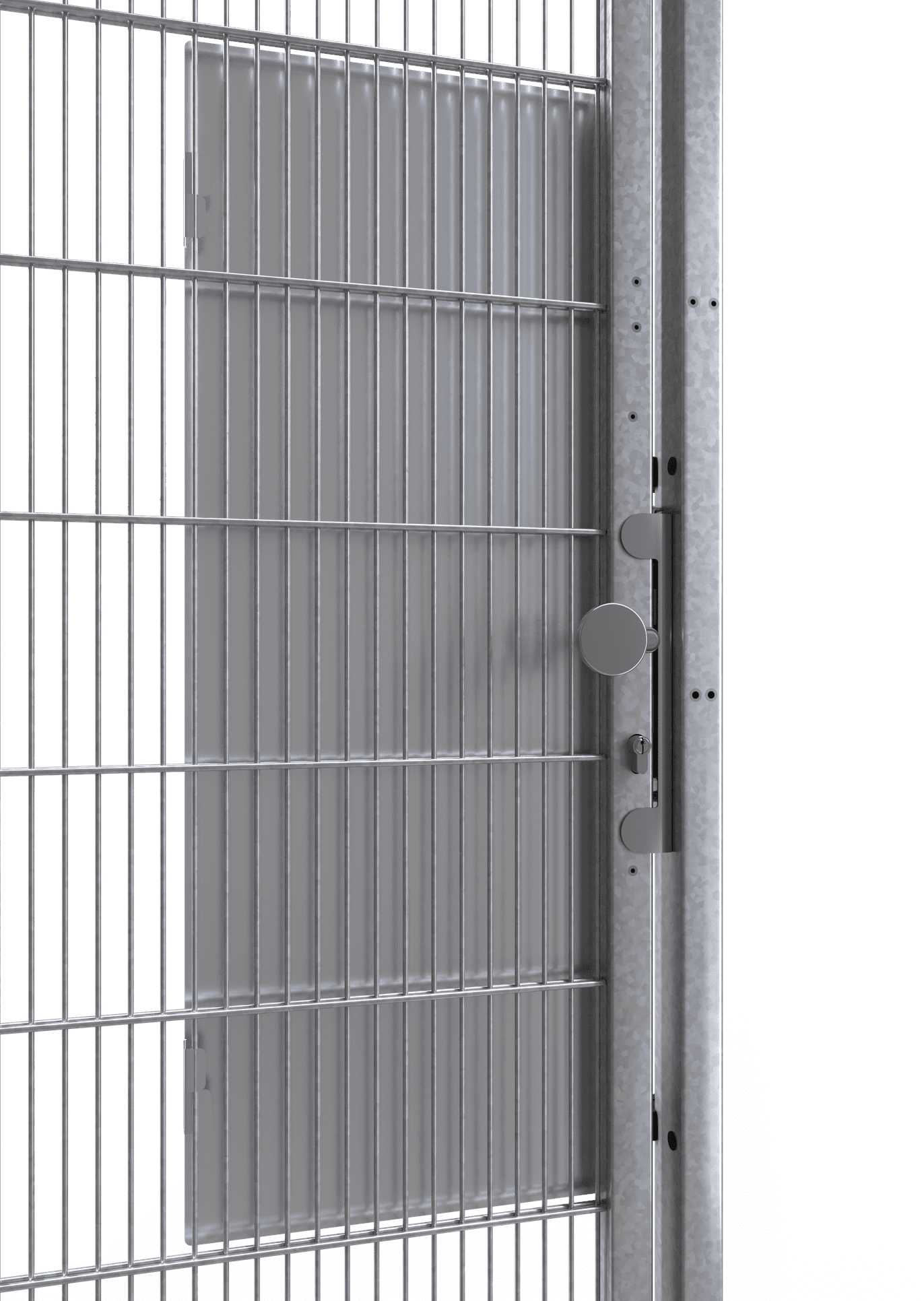

| Verriegelung: | Außen Knauf mit Durchgreifschutz, Innen Aluminium Türknopf gekröpft, im geschlossenen Zustand nicht abschließbar, mit Vorschließfunktion zur Verhinderung von selbstständigem Schließen bei Aufenthalt im Wartungsbereich. Öffnung von Innen ohne Schlüssel (Fluchtentriegelung) |
| Bodenfreiheit: | 41 mm |
| Türpfosten-Maße: | 60 x 40 x 2 x 2036 mm |

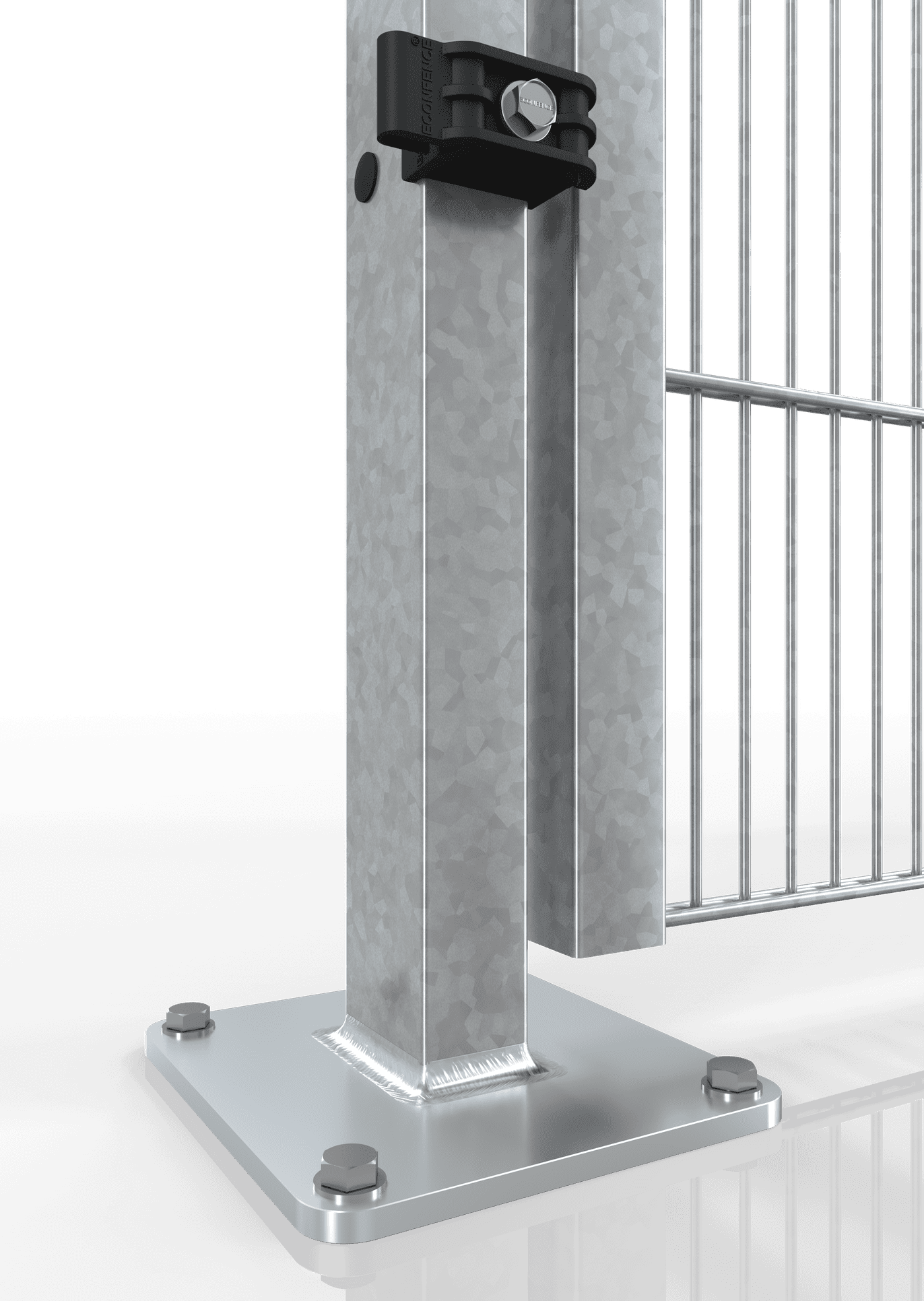

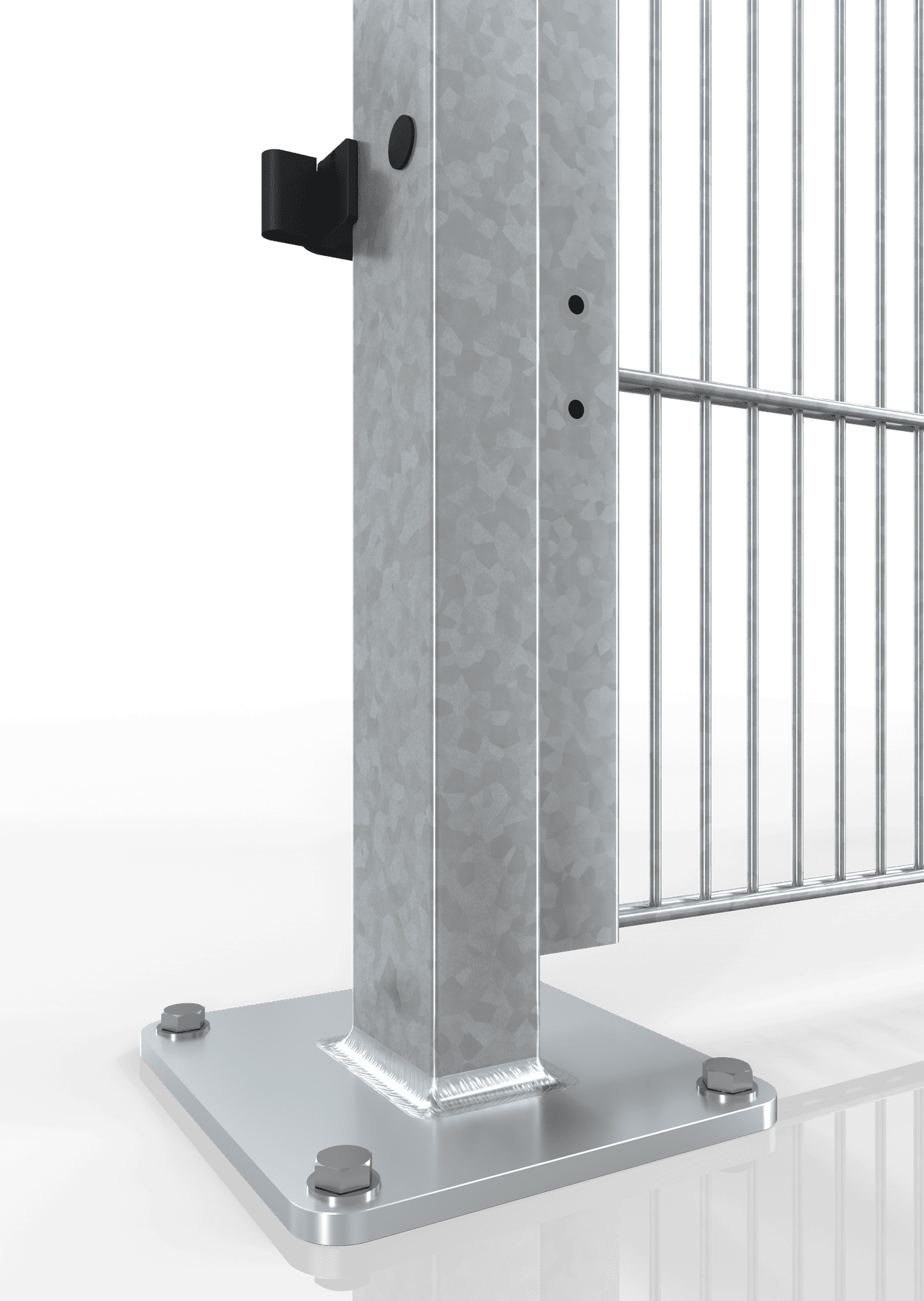

| Fußplatten-Maße: | 170 x 160 x 8 mm, mit Pfostenprofil verschweißt |
| Gewicht: | 50 Kg |
| Materialart: | Stahl |
| Oberflächenfinish: | Türpfosten + Traverse: galavanische Verzinkung mit einer Blaupassivierung Zn/An/T0 nach DIN EN ISO 19598 / Türblatt: feuerverzinkt nach DIN EN ISO1461 |
| Hersteller: | TIEMANN Schutz-Systeme GmbH |
| Produktmarke: | ECONFENCE® |
| Produktlinie: | BASIC LINE ABSTURZSICHERUNG |
| CAD-Daten: | Ja |
