Drehtür für Gittertrennwand ECONFENCE® BASIC LINE BT01 1000x2200 RAL7035
Zur Ergänzung Ihrer Maschinenschutzanlage
Passende Systembauteile
Einsatzbereich:
Das Gittertrennwand System ECONFENCE® BASIC LINE ist als wirtschaftliche und funktionelle Abtrennung zwischen Mensch und Gefahrenbereich konstruiert worden. Mit einer getesteten Stoßenergie von 950 Joule ist er nicht nur stabil, sondern auch kostengünstig. Die rahmenlose Elementbauweise, die bei all unseren Produktlinien zum Einsatz kommt, garantiert ein Höchstmaß an Flexibilität. Nachträgliche Anpassungen, Gitterzuschnitte und Ausklinkungen sind im Handumdrehen erledigt.
Bestimmungsgemäße Verwendung:
Die Türvariante BT01 ist als Bestandteil des Gittertrennwand - Systems "ECONFENCE® BASIC LINE" in Verbindung mit einer geeigneten Verriegelungseinrichtung (i.S.v. DIN EN ISO 14119) für den Einsatz als bewegliche trennende Schutzeinrichtung zum Schutz von Personen gegen das Erreichen von Gefahrstellen an Maschinen und Anlagen bestimmt. Die Verriegelungseinrichtung selbst, sowie deren Befestigungszubehör sind nicht Bestandteil des Produkts und des Zertifikats.
Garantierte Sicherheit ab Werk / Produkt- und Anwendervorteile:
- Garantiert hohe Belastbarkeit
- DGUV TEST – Baumustergeprüft – Konform MRL 2006/42/EG
- Einfache und schnelle Montage der Schutzeinrichtung
- Auslieferung mit EG-Konformitätserklärung und CE-Kennzeichnung ab Werk

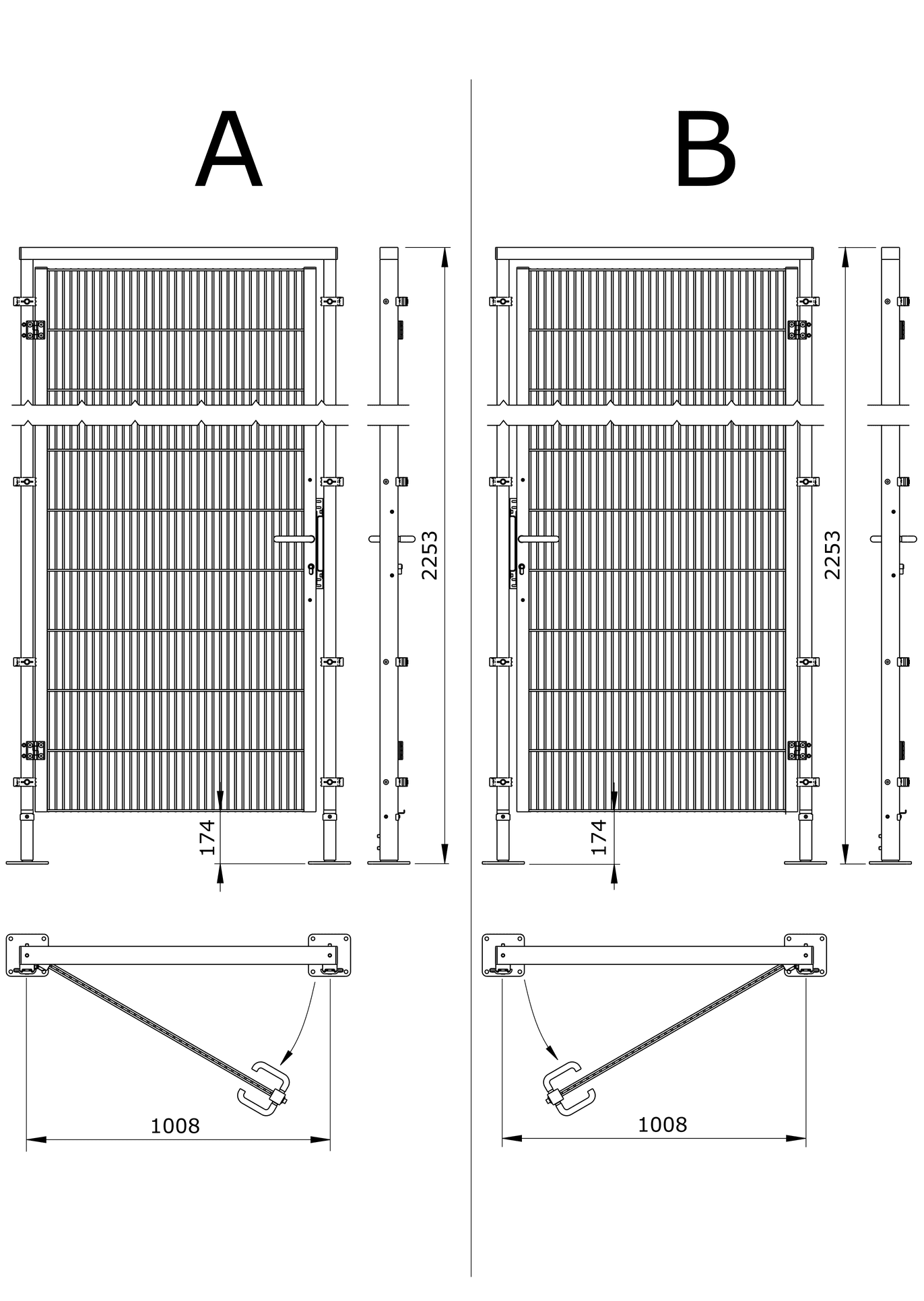

Technische Daten:
| Produktart: | 1-flügelige Drehtür |
| Anwendung: | Universal (Öffnungsrichtung wahlweise: DIN links / DIN rechts) |
| Lieferumfang: | 2 x Türpfosten, Türtraverse, Türflügel, Montagezubehör inkl. Zubehörset zur Gitterbefestigung |
| Montagehöhe: | 2253 mm |
| Türflügelhöhe: | 2008 mm |
| Achsmaß: | 1008 mm |
| Durchgangsbreite: | 860 mm |
| Türflügel: | Gitterelement mit seitlich verschweißtem Profilrahmen QR40 |
| Türfüllung: | Gittermaschenweite 19 x 190 mm, punktverschweißt |
| Verriegelung: | Außen und Innen Aluminiumklinke, im geschlossenen Zustand nicht abschließbar mit Vorschließfunktion zur Verhinderung von selbstständigem Schließen bei Aufenthalt im Gefahrenbereich |
| Bodenfreiheit: | 174 mm |
| Türpfosten-Maße: | 60 x 40 x 2 x 2200 mm |
| Fußplatten-Maße: | 140 x 140 x 8 mm, 30 mm höhenverstellbar, galvanische Verzinkung mit einer Blaupassivierung nach DIN EN ISO 19598 |
| Gewicht: | 52 Kg |
| Materialart: | Stahl |
| Oberflächenfinish: | hochwertig pulverbeschichtet |
| RAL-Farbton: | RAL 7035 Lichtgrau |
| Hersteller: | TIEMANN Schutz-Systeme GmbH |
| Produktmarke: | ECONFENCE® |
| Produktlinie: | BASIC LINE |
| Zertifizierungen: | Ja |
| CAD-Daten: | Ja |
