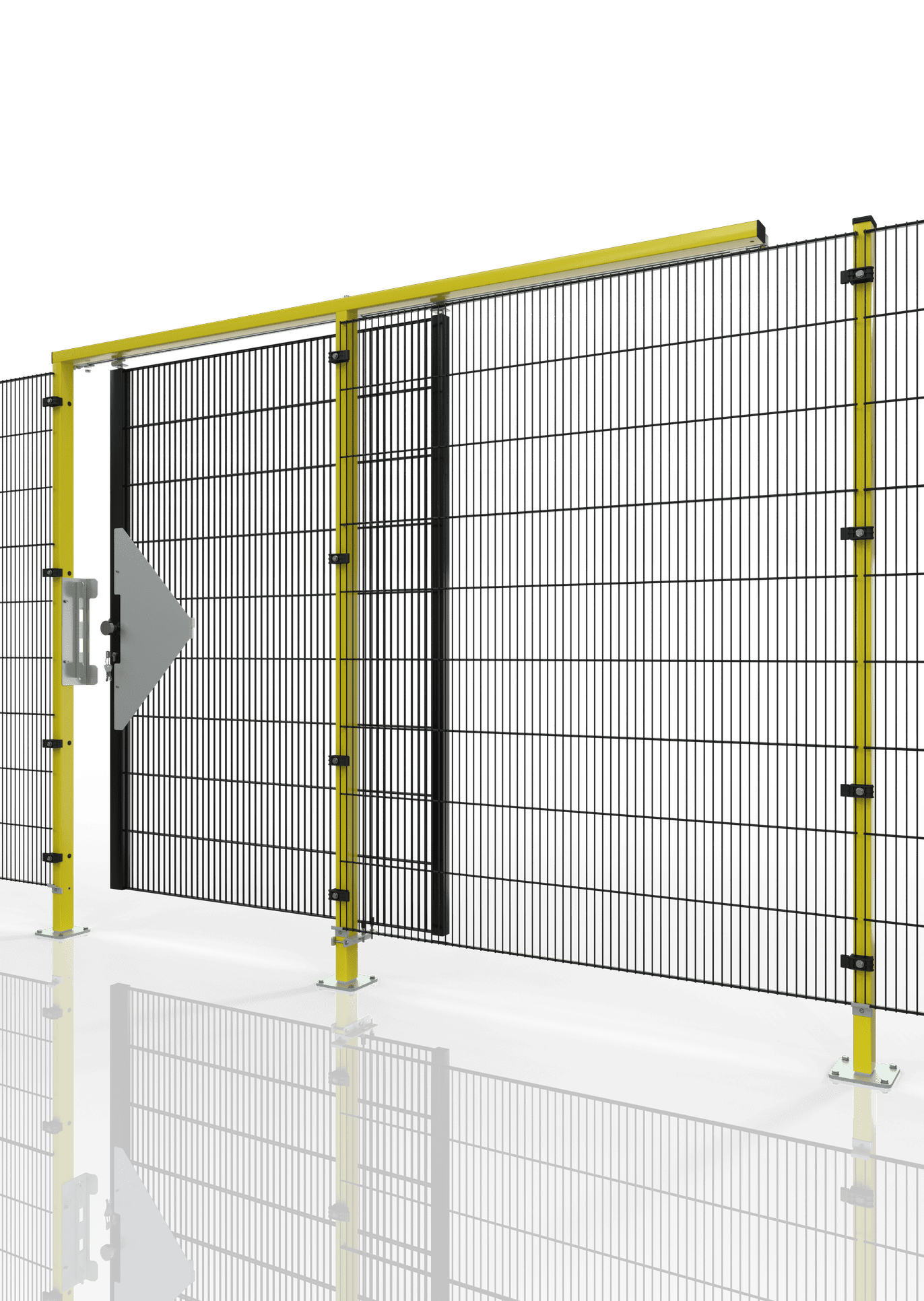

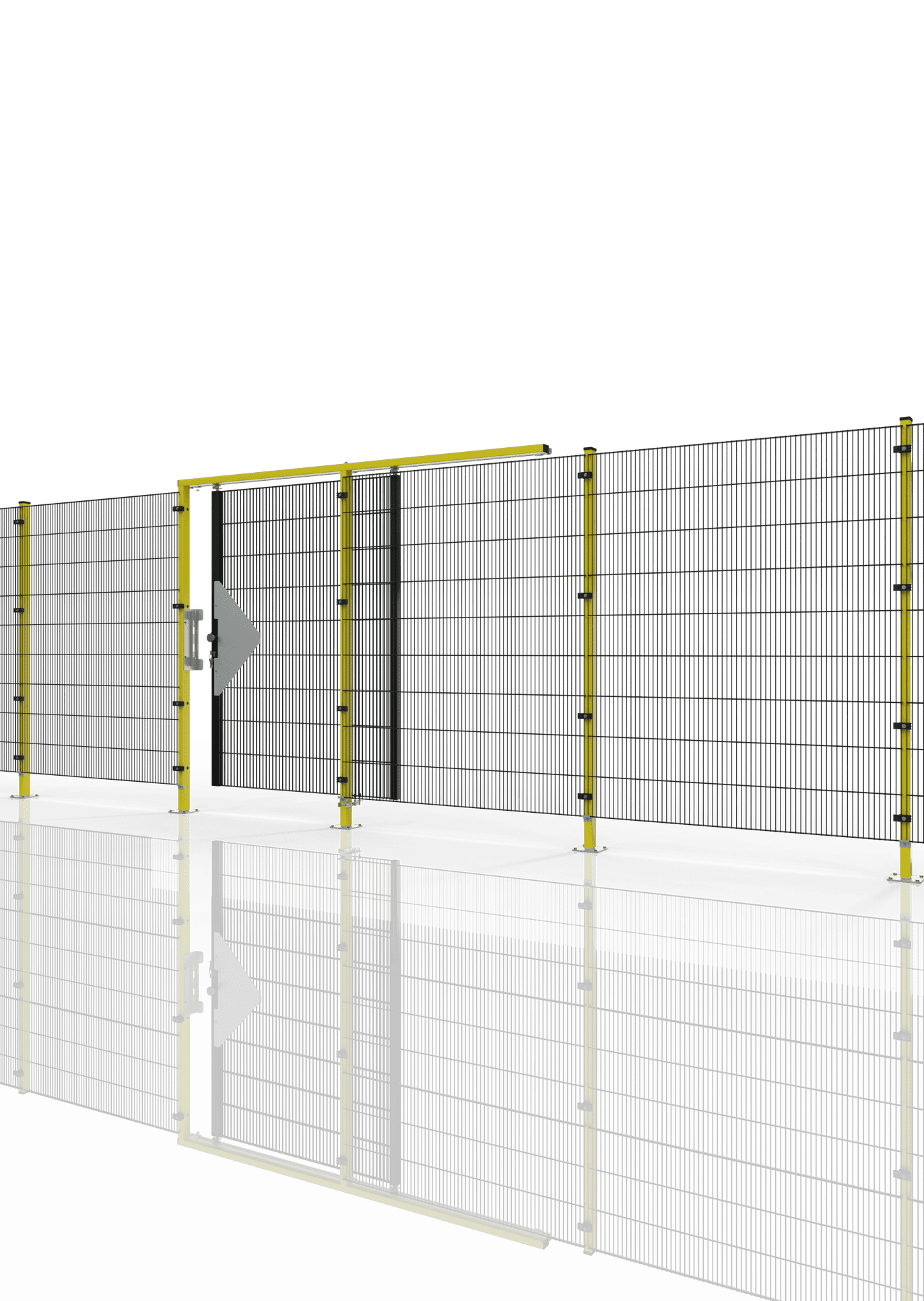

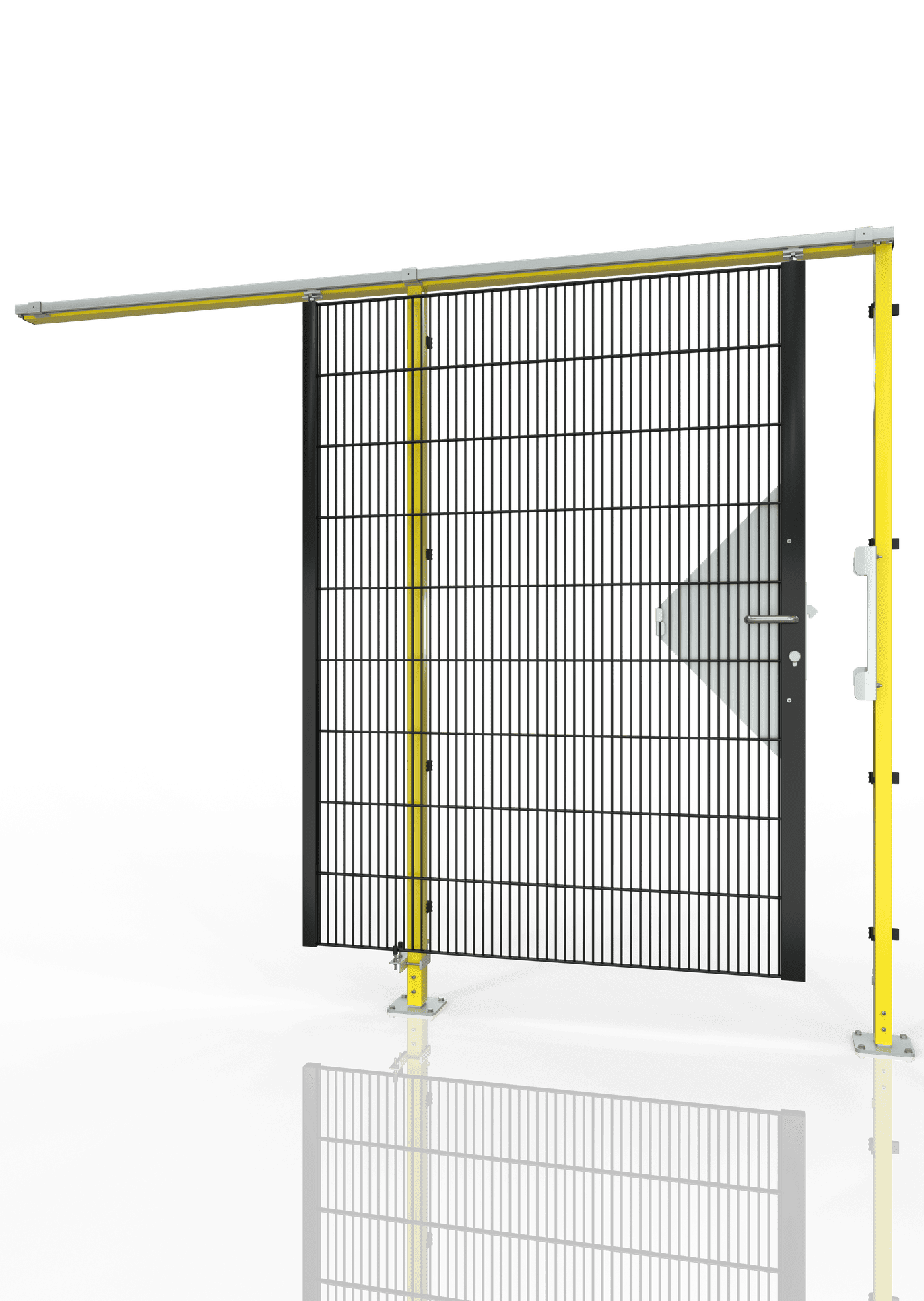

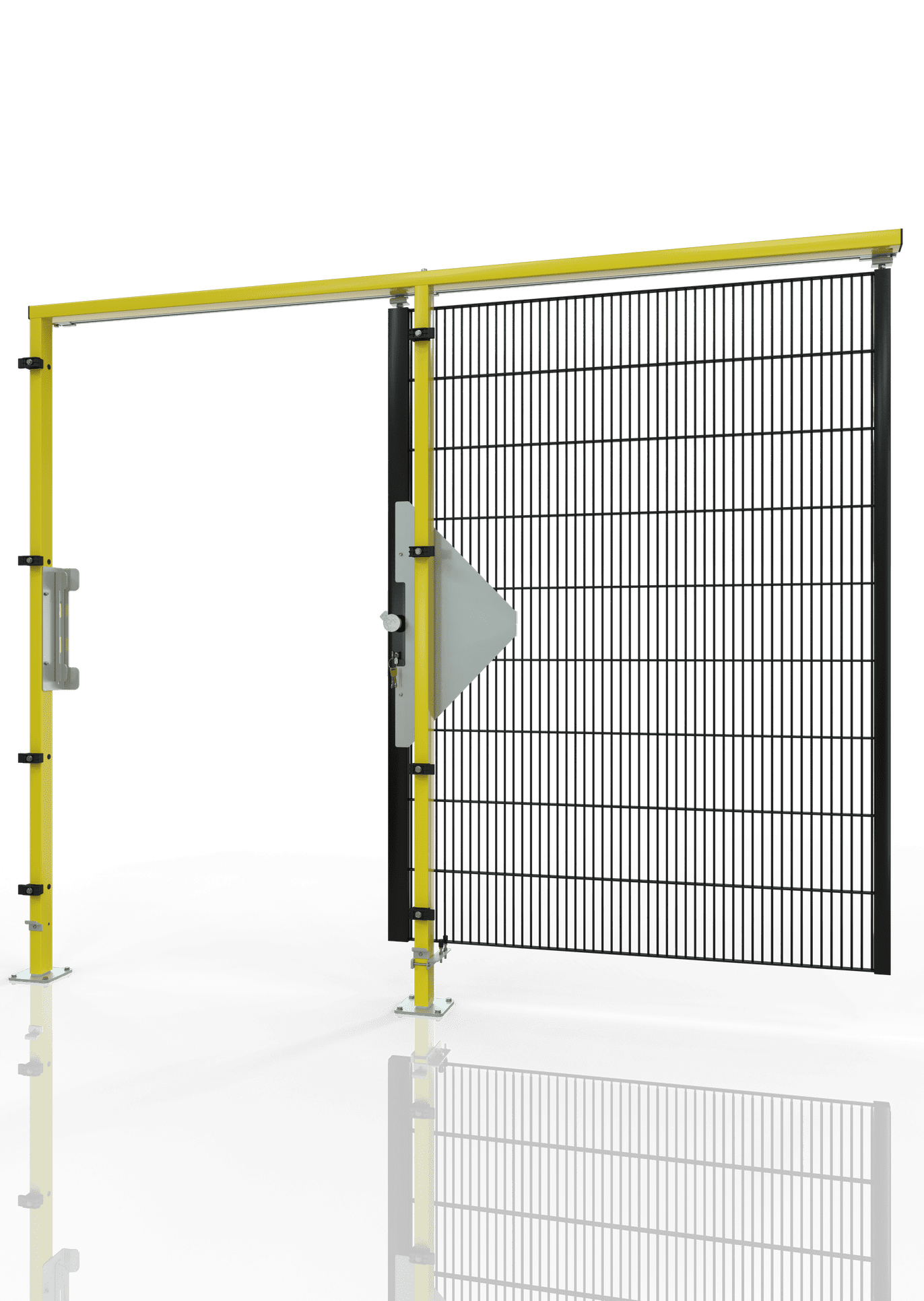

Schiebetür für Maschinenschutzgitter ECONFENCE® BASIC LINE TS01 1200x2000 RAL1021-9005
Zur Ergänzung Ihrer Maschinenschutzanlage
Passende Systembauteile
Einsatzbereich:
Das Maschinenschutzgitter System ECONFENCE® BASIC LINE ist als wirtschaftliche und funktionelle Abtrennung zwischen Mensch und Gefahrenbereich konstruiert worden. Mit einer getesteten Stoßenergie von 950 Joule ist er nicht nur stabil, sondern auch kostengünstig im Einkauf. Die ansprechende Pulverbeschichtung bringt auf Wunsch das corporate Design Ihres Unternehmens auch in die Produktion. Die rahmenlose Elementbauweise, die bei all unseren Produktlinien zum Einsatz kommt, garantiert ein Höchstmaß an Flexibilität. Nachträgliche Anpassungen, Gitterzuschnitte und Ausklinkungen sind im Handumdrehen erledigt.
Bestimmungsgemäße Verwendung:
Die Schiebetür für Maschinenschutzgitter in der Türvariante TS01 ist Bestandteil des Schutzgittersystems "ECONFENCE® BASIC LINE" und für den Einsatz als trennende Schutzeinrichtung ohne Verriegelungseinrichtung, als Wartungstür einsetzbar.
Produkt- und Anwendervorteile:
- Garantiert hohe Belastbarkeit
- Einfache und schnelle Montage der Schutzeinrichtung
- Auslieferung mit EG-Konformitätserklärung und CE-Kennzeichnung ab Werk
Technische Daten:
| Produktart: | 1-flügelige Schiebetür |
| Anwendung: | Öffnungsrichtung Universal (DIN links / DIN rechts) |
| Lieferumfang: | 2 x Türpfosten, Türtraverse, Türflügel, Montagezubehör inkl. Zubehörset zur Gitterbefestigung |
| Montagehöhe: | 2067 mm |
| Türflügelhöhe: | 1808 mm |
| Achsmaß: | 1230 mm |
| Durchgangsbreite: | 953 mm |
| Türflügel: | Gitterelement mit seitlich verschweißtem Profilrahmen QR40 |
| Türfüllung: | Gittermaschenweite 19 x 190 mm, punktverschweißt |

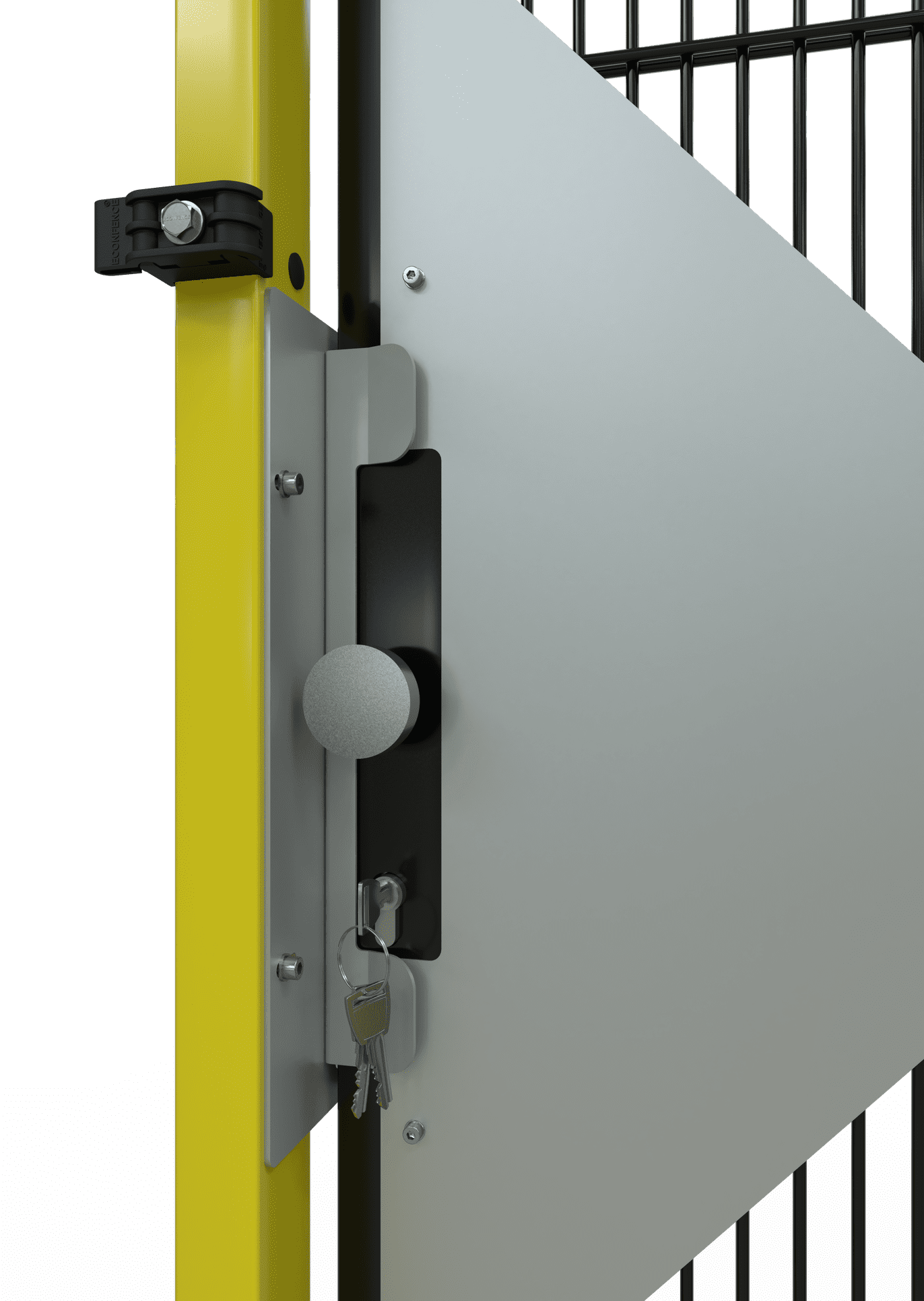

| Verriegelung: | Außen Knauf mit Durchgreifschutz, Innen Aluminiumklinke, im geschlossenen Zustand nicht abschließbar, mit Vorschließfunktion zur Verhinderung von selbstständigem Schließen bei Aufenthalt im Wartungsbereich. Öffnung von Innen ohne Schlüssel (Fluchtentriegelung) |

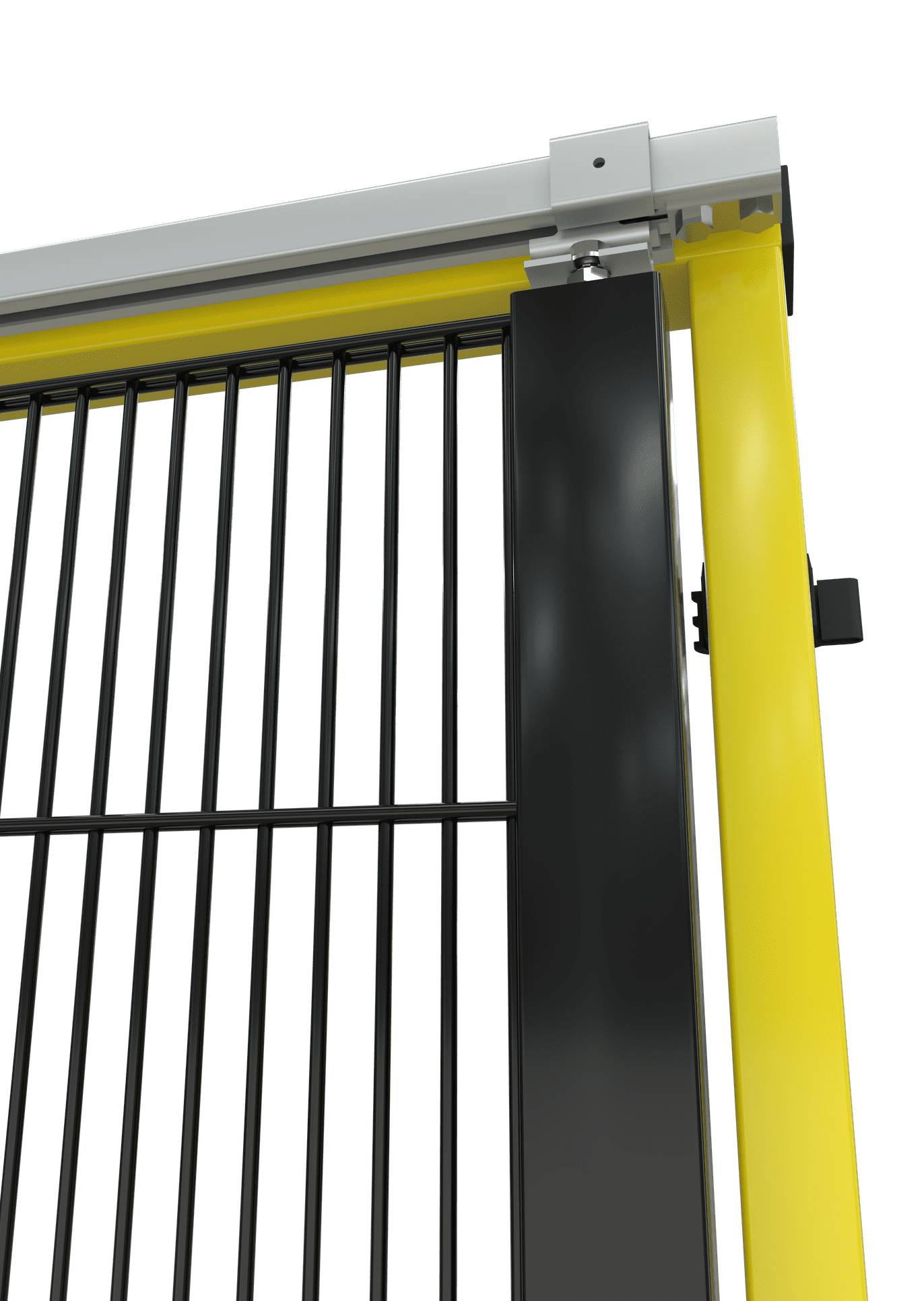

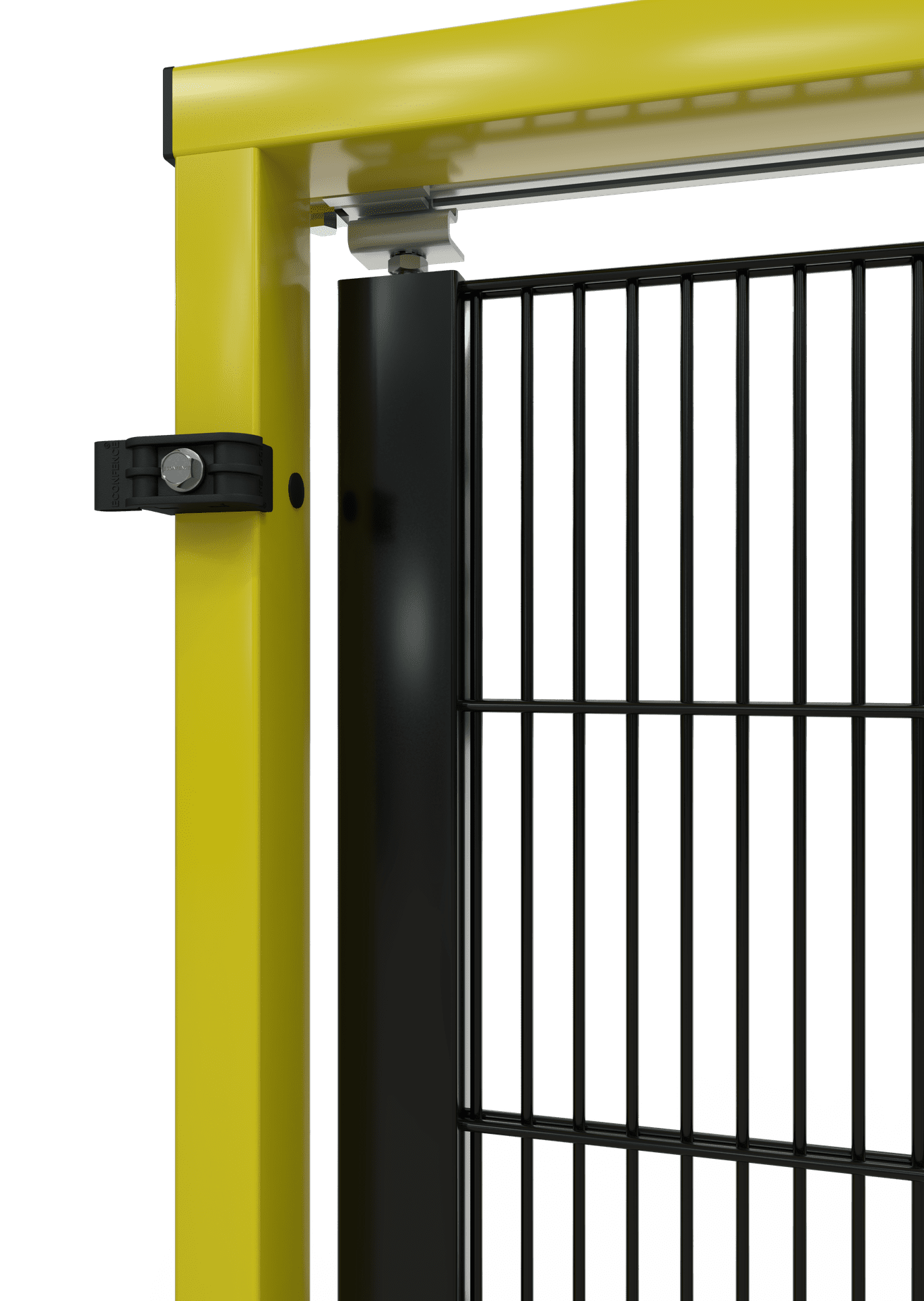

| Führung: | 2 x höhenverstellbare Rollapparate für Schiebetüraufhängung an oberer Stahllaufschiene, unten Rollenführung |
| Bodenfreiheit: | 170 mm |
| Türpfosten-Maße: | 60 x 40 x 2 x 2000 mm |

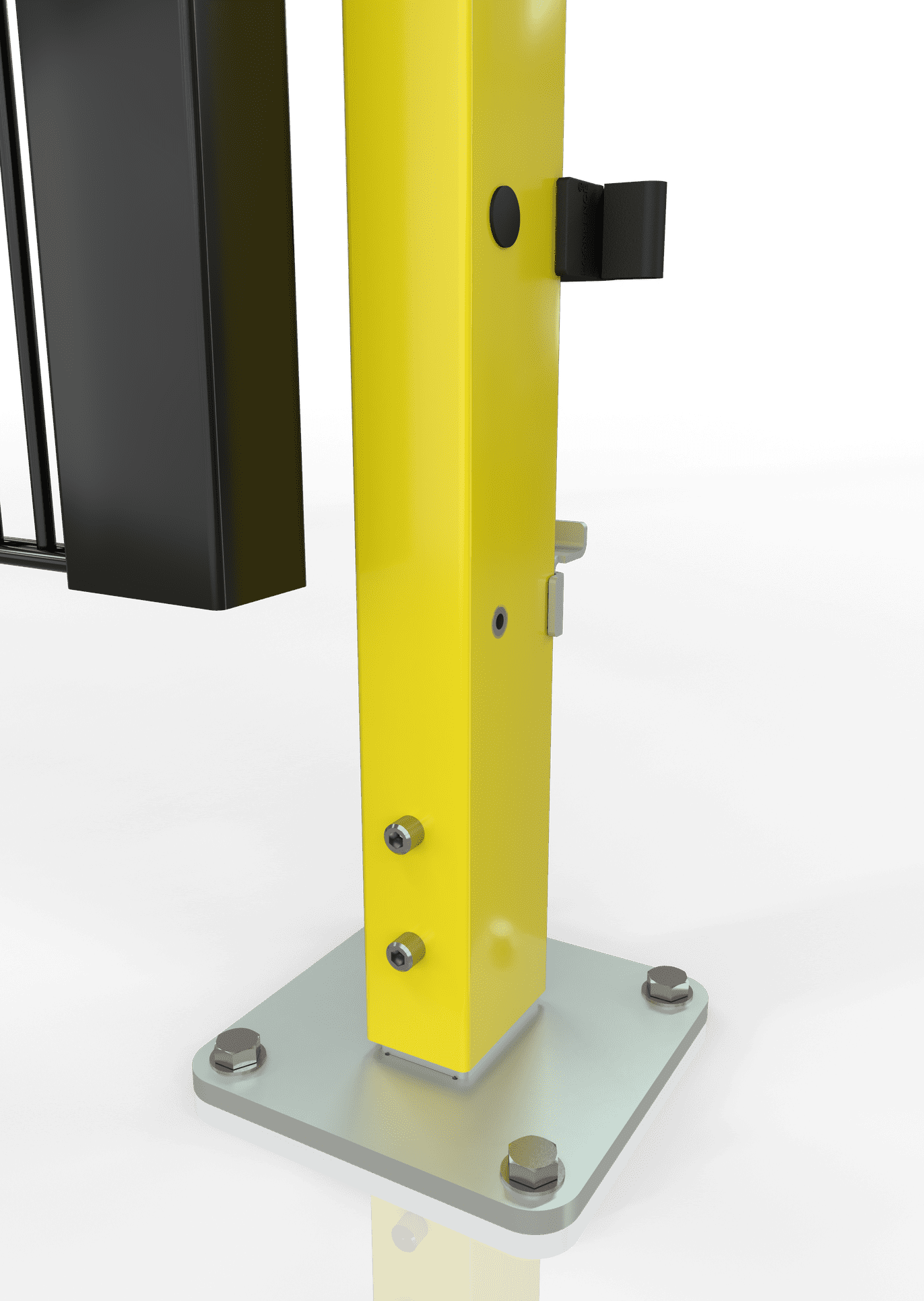

| Fußplatten-Maße: | 140 x 140 x 8 mm, galvanische Verzinkung mit einer Blaupassivierung nach DIN EN ISO 19598 |
| Gewicht: | 67,5 Kg |
| Materialart: | Stahl |
| Oberflächenfinish: | hochwertig pulverbeschichtet |
| RAL-Farbton: | Pfosten + Traverse - RAL 1021 Rapsgelb / Türflügel - RAL 9005 Mattschwarz |
| Hersteller: | TIEMANN Schutz-Systeme GmbH |
| Produktmarke: | ECONFENCE® |
| Produktlinie: | BASIC LINE |
| Zertifizierungen: | Ja |
| CAD-Daten: | Ja |
